Bezsíťová pneumatická budova na výrobu písku
  • Bezsíťová pneumatická budova na výrobu písku

Bezsíťová pneumatická budova na výrobu písku

Zařízení na výrobu suchého písku bez síta AF, vyvinuté společností Jiangsu Jinengda Company, využívá aerodynamické principy a kombinuje technologii rozptýlené polarizace k vytvoření nového typu vyráběného pískového systému. Mezi její hlavní výrobní zařízení patří tvarovací stroj a pneumatická vzduchová separace písku a štěrku AF. Skládá se z podavače, mokrého míchadla, sběrače prachu, sběrače bláta a prášku a inteligentního řídicího systému. Tento řídicí systém s uzavřenou smyčkou využívá jako hlavní technologii online nastavení modulu jemnosti. Toto zařízení je v současné době k dispozici s různými výrobními kapacitami: 1000 t/h, 750 t/h, 500 t/h, 350 t/h, 250 t/h a 150 t/h. Dokáže zpracovat nejen uměle vytěženou horninu a přírodní oblázky, ale také hlušinu s vysokým obsahem bahna a vody na vysoce výkonný vyráběný písek. Tato špičková výrobní linka na výrobu písku nabízí vysokou výrobní kapacitu, spolehlivý výkon, zvýšenou energetickou účinnost a zlepšený ekologický výkon.

poslat dotaz
PREV：Žádný předchozí článekDALŠÍ：Žádný další článek
Product AdvantagesWorking PrincipleTechnical Specifications

Výhody produktu

  1. Velká zpracovatelská kapacita s kapacitou výroby písku až 1000 tun/hod.
  2. Vysoká přizpůsobivost, schopná zpracovat hlušinu s vysokou vlhkostí a vysokým obsahem bahna, odpadní materiály a průmyslový odpad.
  3. Nízké vibrace, spolehlivý výkon.
  4. Centralizované vybavení, malé rozměry a šetrnější k životnímu prostředí.
  5. Nízké investice, vysoké ekonomické přínosy.

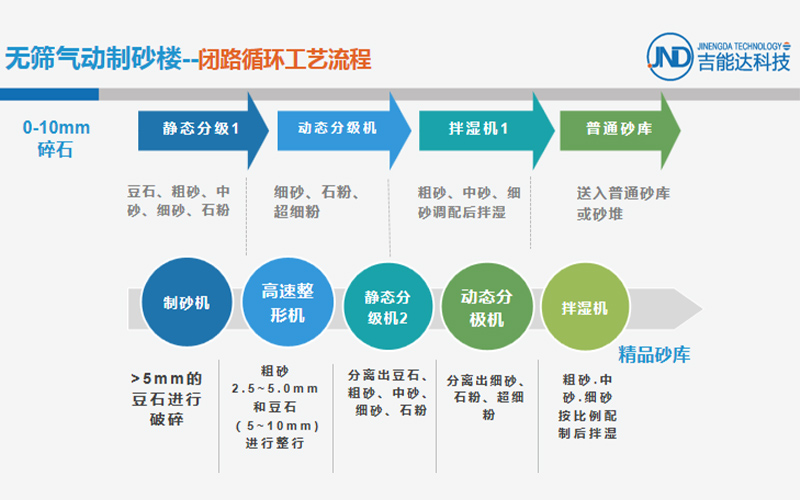

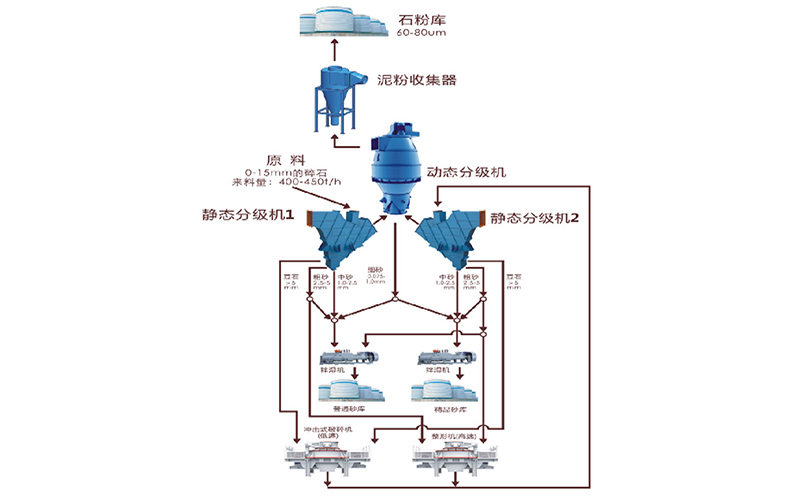

Pracovní princip

  1. Bezsítová technologie pneumatického třídění nahrazuje vibrační síta o malém průměru 2,5 mm a 1,25 mm a kombinuje odstranění prachu a srovnávání najednou pro vysokou účinnost.
  2. Nastavitelná rychlost rotoru a objem vzduchu oddělují pět velikostí částic: 0-0,075, 0,075-0,63, 0,63-1,18, 1,18-2,36, 2,36-4,75 a >4,75.
  3. Kaskádový podavač přesně řídí poměr centrálního podávání ke kaskádovému podávání, upravuje tvar písku a štěrku a kontroluje obsah jemných částic.
  4. Vysokorychlostní tvarovací stroj produkuje krychlové částice písku a štěrku s nízkým obsahem vloček, což má za následek vynikající tvar částic.
  5. Regulátor třídění umožňuje online míchání písku a štěrku s libovolnou požadovanou gradací a modulem jemnosti.

Technické specifikace
Technologie pulzního sběrače prachu vzduchového boxu JQM-N×32 (64).

Technický parametr Model JQM3×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM7×32 - A JQM8×32 - A
Objem manipulačního vzduchu (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Rychlost filtrování (m/min) 1,0–2,0}
Celková plocha filtru (m²) 93 124 155 186 248 310 372 434 496
Počet jednotek sběrače prachu 3 4 5 6 4 5 6 7 8
Celkový počet filtračních sáčků 96 128 160 192 256 320 384 448 512
Odolnost sběrače prachu (Pa) 1470–1770
Koncentrace vstupního plynu (g/Nm³) <1000
Výstupní koncentrace plynového prachu (g/Nm³) <0,05
Účinnost sběru prachu (%) 99,5 - 99,999
Tlak (Pa) Čištění prachu stlačeným vzduchem (5 - 7) x 105
Spotřeba (Nm³/min) Čištění prachu stlačeným vzduchem 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Počet (kusy) Elektromagnetický pulzní ventil 3 4 5 6 4 5 6 7 8
Specifikace (palce) Elektromagnetický pulzní ventil 1 1/2" 2 1/2"
Množství (kusy) Zvedací ventil 3 4 5 6 4 5 6 7 8
Specifikace Popelový vypouštěcí ventil 300×300mm, Výkon motoru 1,1kw
Specifikace Šnekový dopravník Φ315 mm
Výkon motoru reduktoru Šnekový dopravník 2,2kw
Ovladač programu čištění prachu Vstupní i výstupní napětí je 220V, regulátory jsou dodávány výrobci jako odpovídající díly
Specifikace filtračního sáčku Φ130 × 2450 mm
Oblast izolační vrstvy 26.5 34 41 48.5 70 94 118 142 176

JQM-N×96 pulsní vak vzduchového filtru tabulka technických vlastností

Technický parametr Model JQM3×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM7×32 - A JQM8×32 - A
Objem manipulačního vzduchu (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Rychlost filtrování (m/min) 1,0 - 2,0
Celková plocha filtru (m²) 93 124 155 186 248 310 372 434 496
Počet jednotek sběrače prachu 3 4 5 6 4 5 6 7 8
Celkový počet filtračních sáčků 96 128 160 192 256 320 384 448 512
Odolnost sběrače prachu (Pa) 1470–1770
Koncentrace vstupního plynu (g/Nm³) <1000
Výstupní koncentrace plynového prachu (g/Nm³) <0,05
Účinnost sběru prachu (%) 99,5 - 99,999
Tlak (Pa) Čištění prachu stlačeným vzduchem (5 - 7) x 105
Spotřeba (Nm³/min) Čištění prachu stlačeným vzduchem 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Počet (kusy) Elektromagnetický pulzní ventil 3 4 5 6 4 5 6 7 8
Specifikace (palce) Elektromagnetický pulzní ventil 1 1/2" 2 1/2"
Množství (kusy) Zvedací ventil 3 4 5 6 4 5 6 7 8
Specifikace Popelový vypouštěcí ventil 300×300mm, Výkon motoru 1,1kw
Specifikace Šnekový dopravník Φ315 mm
Výkon motoru reduktoru Šnekový dopravník 2,2kw
Ovladač programu čištění prachu Vstupní i výstupní napětí je 220V, regulátory jsou dodávány výrobci jako odpovídající díly
Specifikace filtračního sáčku Φ130 × 2450 mm}
Oblast izolační vrstvy 26.5 34 41 48.5 70 94 118 142 176

JQM-N×128 pulsní vak vzduchového filtru tabulka technických vlastností

Technický parametr Model JQM6×128 - A JQM9×128 - A JQM10×128 - A JQM12×128 - A JQM14×128 - A JQM16×128 - A JQM18×128 – B JQM20×128 – B JQM22×128 – B JQM24×128 – B JQM24×128 – B JQM28×128 – B
Objem manipulačního vzduchu (m³/h) 67300 100900 112100 134600 157000 179400 201900 224300 247600 269100 291600 314000
Rychlost filtrování (m/min) 1,0 - 2,0
Celková plocha filtru (m²) 935 1402 1558 1869 2181 2492 2804 3115 3427 3738 4050 4361
Počet jednotek sběrače prachu 6 9 10 12 14 16 18 20 22 24 26 28
Celkový počet filtračních sáčků 768 1152 1280 1530 1792 2048 2304 2560 2816 3072 3328 3584
Odolnost sběrače prachu (Pa) 1470–1770
Koncentrace vstupního plynu (g/Nm³) <1300
Výstupní koncentrace plynového prachu (g/Nm³) <0,05
Účinnost sběru prachu (%) 99,5 - 99,999
Tlak (Pa) Čištění prachu stlačeným vzduchem (5 - 7) x 105
Spotřeba vzduchu (m³/min) Čištění prachu stlačeným vzduchem 3.6 5.4 6 7 8.3 9.5 10.7 12 13.1 14.3 15.5 16.7
Počet (kusy) Elektromagnetický pulzní ventil 12 18 20 24 28 32 36 40 44 48 52 56
Specifikace (palce) Elektromagnetický pulzní ventil 2 1/2"
Množství (kusy) Zvedací ventil 6 9 10 12 14 16 18 20 22 24 26 28
Specifikace Popelový vypouštěcí ventil 400×400mm, Výkon motoru 2,2kw
Specifikace Šnekový dopravník Φ400 mm Φ400 mm
Výkon motoru reduktoru Šnekový dopravník 5,5 kW 5,5 kW
Vzduchový dopravník Pokud je koncentrace prachu na vstupu plynu vyšší než 700 g/Nm³, použijte sběrače prachu se vzduchovými nakloněnými žlaby nebo větší šnekové dopravníky
Ovladač programu čištění prachu Vstupní i výstupní napětí je 220V, regulátory jsou dodávány výrobci jako odpovídající díly
Specifikace filtračního sáčku Φ130 × 3060 mm
Oblast izolační vrstvy 125 196 205 223 247 262 277 292 307 322 337 352
