Inteligentní zařízení pro přesné třídění prášku se dvěma pohony

Výhody produktu

1. Materiál je rozdělen do tří kategorií: hrubý prášek (>200 µm), středně hrubý prášek (200 µm < d < 30 µm) a jemný prášek (<30 µm). Primární a sekundární klasifikační zóny předem oddělují hrubé částice od smíchaného prášku, čímž se eliminuje interference od hrubých částic. Výsledkem je vysoká přesnost klasifikace a účinnost separace přesahující 80 %.
2. Pokročilá a racionální struktura
   To umožňuje široké variace v objemu separačního vzduchu, výkonu a rychlosti přivádění bez ovlivnění účinnosti separace, což vede k vysoce stabilní klasifikaci.

3. Princip pokročilé klasifikace
   Kombinací více principů separace je celé pole proudění optimalizováno pomocí metod aerodynamické analýzy. Výsledné rovnoměrné a stabilní pole proudění vzduchu na povrchu separačních kroužků: relativní chyba rychlosti proudění vzduchu v libovolném bodě je < 5 %.
   Odpor zařízení je výrazně snížen, což vede k významným úsporám energie.

4. Třídič využívá plynulou regulaci rychlosti.
   Jemnost lze libovolně nastavit, což zajišťuje vysokou citlivost a spolehlivost.

5. Prostorové rozměry separačních a zdvihacích zón byly optimalizovány. Jeho kompaktní konstrukce a malé rozměry jej předurčují pro brusné systémy s uzavřeným okruhem skládající se z jakéhokoli brusného zařízení. Je vhodný pro přestavby mlýnů s otevřeným okruhem, jednookruhové mlýny a dvouokruhové mlýny, zejména pro semifinálové a finální mlecí systémy s válcovými lisy.
6. Odolná a dlouhotrvající životnost zařízení.
   Vysoce náchylné na opotřebení, včetně komory pro výběr prášku, cyklonu, hlemýžďového rohu, vzduchových lopatek a rotoru, jsou vyrobeny z materiálů odolných proti opotřebení nebo ošetřeny procesy proti opotřebení, což účinně prodlužuje jejich životnost.

7. Nová konstrukce těsnění spodního ložiska hlavního hřídele účinně eliminuje dva hlavní problémy: vnikání prachu a únik maziva, čímž se účinně prodlužuje životnost spodního ložiska.
8. Převodovka s dvojitým pohonem a struktura s dvojitou klecí zajišťují přesnější klasifikaci materiálu.

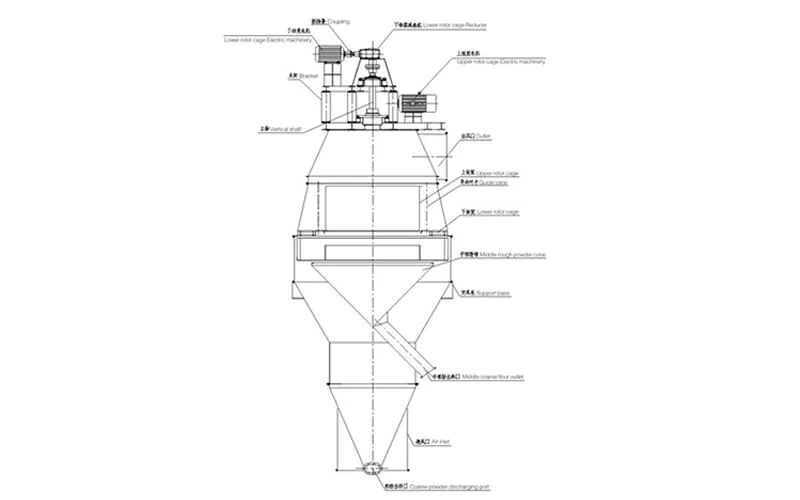

Pracovní princip

Po rozbití a klasifikaci práškovým klasifikátorem typu V materiál sleduje proudění vzduchu do spodní oblasti výběru prášku inteligentního zařízení pro přesné třídění prášku s dvojitým pohonem. Po třídění spodní otočnou klecí jsou hrubé částice s d ≥ 0,2 mm (nastavitelná velikost částic) nejprve roztříděny a vráceny do vážicí nádoby přes vypouštěcí potrubí. Materiály s d < 0,2 mm dále stoupají s prouděním vzduchu přes spodní rotační klecové zařízení a vstupují do horní oblasti pro výběr prášku, kde jsou dále tříděny pomocí vodicích lopatek a horního klecového rotoru. Proces horního třídění dosahuje především efektivní klasifikace na základě rovnováhy mezi odstředivou silou a odporem vzduchu (Stokesova síla). Když se klecový rotor, složený z vertikálních lopatek v inteligentním zařízení pro přesné třídění prášku s dvojitým pohonem, otáčí, tlakový rozdíl mezi vnitřní a vnější částí rotoru je udržován na konstantní hodnotě v celé oblasti výběru prášku, čímž je zajištěno stabilní a rovnoměrné proudění vzduchu a jsou vytvořeny vynikající podmínky pro přesný výběr prášku. Každá částečka materiálu má možnost být opakovaně tříděna shora dolů. Kromě toho se vícenásobné třídění provádí za přesné rovnováhy odstředivé síly a horizontálního odporu vzduchu. Středně hrubý prášek s velikostí částic 0,032 mm≤d≤0,2 mm (nastavitelný) vstupuje do kulového mlýna přes kužel středně hrubého prášku; jemný prášek s velikostí částic d≤0,032 mm (nastavitelný) prochází horní otočnou klecí a je vypouštěn společně s proudem vzduchu. Je shromažďován sběrným zařízením a poté vstupuje do systému cementového produktu.
