Tryskový mlýn s fluidním ložem
  • Tryskový mlýn s fluidním ložem

Tryskový mlýn s fluidním ložem

Velikost částic produktu: D50 nastavitelná mezi 1 a 45 μm.
Výrobní kapacita: 0,1-10 t/h

Vlastnosti: Po ochlazení, filtraci a vysušení je stlačený vzduch vstřikován tryskami do nadzvukového proudu do mlecí komory. Tlakový rozdíl fluidizuje materiál a urychlený materiál se sbíhá v průsečíku více trysek, čímž dochází k intenzivnímu nárazu, kolizi, tření a střihu, což vede k ultrajemnému zmenšení velikosti částic. Proces broušení se opírá o vlastní srážky materiálu, díky čemuž je zařízení odolné proti opotřebení a produkuje vysoce čisté produkty. Jedná se o nízkoteplotní broušení bez použití médií a během procesu lze použít ochranu inertním plynem.

Použitelná odvětví: Čisté chemikálie, potraviny, léčiva, minerály a další průmyslová odvětví. Zvláště vhodné pro broušení materiálů s vysokou tvrdostí, vysokou čistotou a vysokou přidanou hodnotou, zejména materiálů citlivých na teplo, materiálů s nízkou teplotou tání a materiálů obsahujících cukr.

poslat dotaz
PREV：Třídič vzduchuDALŠÍ：Kotoučový tryskový mlýn
Product AdvantagesWorking PrincipleTechnical Specifications

Výhody produktu

  1. Rozsah velikosti částic (D50): 1-45 mikronů, s vynikající sféricitou a úzkou distribucí velikosti částic.
  2. Proces pulverizace se provádí kolizí samotných materiálů, což vede k plně autogennímu mletí, vysoké čistotě produktu a minimálnímu opotřebení zařízení.
  3. Konstantní nebo nízkoteplotní pulverizace bez média je zvláště vhodná pro pulverizaci materiálů citlivých na teplo, s nízkou teplotou tání, s obsahem cukru a těkavých materiálů.
  4. Vhodné pro suché rozmělňování různých materiálů s Mohsovou tvrdostí 9 nebo méně, zejména pro rozmělňování materiálů s vysokou tvrdostí, vysokou čistotou a vysokou přidanou hodnotou.
  5. Celý systém se vyznačuje uzavřeným rozmělňováním, což má za následek nízkou hladinu prachu a hluku, což zajišťuje čistý a ekologický výrobní proces.
  6. Rychlost rotoru třídiče je řízena proměnnou frekvencí, což usnadňuje flexibilní nastavení distribuce velikosti částic.
  7. Řídicí systém je programovatelný a snadno ovladatelný.
  8. Volitelná konstrukce odolná proti výbuchu a rozšiřitelná na systém cirkulace dusíku splňuje požadavky na ultrajemné rozmělňování hořlavých, výbušných a oxidovatelných materiálů.

Pracovní princip

Mlýn s prouděním vzduchu spolu s cyklónovým separátorem, sběračem prachu a ventilátorem s indukovaným tahem tvoří kompletní systém rozmělňování. Po filtraci a vysušení je stlačený vzduch vstřikován vysokou rychlostí do rozmělňovací komory přes Lavalovu trysku. Na křižovatce několika vysokotlakých proudů vzduchu je materiál opakovaně rozmělňován na prášek kolizí, třením a střihem. Práškový materiál, poháněný sáním ventilátoru, je unášen podél stoupajícího proudu vzduchu do klasifikační zóny. Silná odstředivá síla generovaná vysokorychlostní rotující třídicí turbínou odděluje hrubé a jemné materiály. Jemné částice, které splňují požadovanou velikost částic, procházejí třídicím kolem a jsou shromažďovány v cyklonovém odlučovači a sběrači prachu, zatímco hrubé částice sestupují do pulverizační zóny k dalšímu rozmělňování.

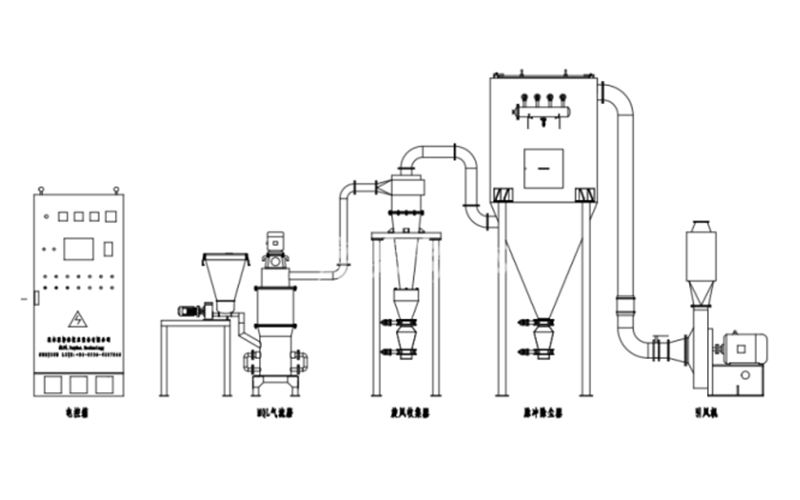

Vývojový diagram procesu:

Technické specifikace

Horizontální typ

Parametr/Specifikace KQW03 KQW06 KQW10 KQW20 KQW40 KQW60 KQW120
Velikost přiváděných částic (mm) <3 <3 <3 <3 <3 <3 <3
Jemnost produktu (d57 μm) 2-45 2-45 2-45 2-45 2-45 2-45 2-45
Výrobní kapacita (kg/h) 2-30 30–200 50–500 100–1000 200–2500 500–3500 800–7500
Spotřeba vzduchu (m³/min) 3 6 10 20 40 60 120
Tlak vzduchu (MPa) 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85
Instalovaný výkon (kw) 21 42 85 147 282 415 800

Vertikální typ

Parametr/Specifikace MQL03 MQL06 MQL10 MQL20 MQL40 MQL60 MQL120
Velikost přiváděných částic (mm) <3 <3 <3 <3 <3 <3 <3
Jemnost produktu (d57 μm) 2-45 2-45 2-45 2-45 2-45 2-45 2-45
Výrobní kapacita (kg/h) 2-30 30–200 50–500 100–1000 200–2500 500–3500 800–7500
Spotřeba vzduchu (m³/min) 3 6 10 20 40 60 120
Tlak vzduchu (MPa) 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85
Instalovaný výkon (kw) 21 42 85 147 282 415 800
