JSP ultrajemný klasifikátor prášku

Výhody produktu

(1) Použití třídiče ultrajemného prášku řady JSP vytváří nezbytné podmínky pro výrobu ultrajemných práškových produktů s vysokou povrchovou hmotností. Třídič ultrajemného prášku řady JSP má vyšší přesnost klasifikace pro ultrajemné prášky a velikost částic prášku lze libovolně upravit v rozsahu 1 ~ 20 μm. Rozsah jemnosti neminerálního ultrajemného práškového přípravku je: 650 m/kg~1000 m/kg. Vybavený vysoce účinným kulovým mlýnem, teplota materiálu během zpracování materiálu je nižší než 110 ℃ a účinnost mletí je vyšší.

(2) Klasifikační účinnost klasifikátoru dosahuje více než 80 %. Vzhledem k vysoké účinnosti výběru prášku se výrazně zvyšuje výrobní kapacita třídicího systému. Ve srovnání se systémem broušení a třídění s otevřeným okruhem může zvýšit výrobu o 25% ~ 50%; nárůst se zvyšuje s poklesem jemnosti.

(3) Sníží se spotřeba energie. Spotřeba energie na jednotku systému broušení může být snížena o 20%~30% ve srovnání s brusným systémem s otevřeným okruhem. (4) Čisté emise, vysoká úroveň zdvořilosti, jednoduchý procesní tok. Systém využívá vysoce účinné zařízení pro sběr mikroprášků a provoz při plném podtlaku způsobuje, že emise prachu (za standardních podmínek) jsou nižší než 10 mg/㎡.

(5) Jedinečně navržené pole klasifikačního toku a vertikální klasifikační kolo mohou klasifikovat velikost částic produktu, snížit tření mezi práškem a klasifikačním kolem a výrazně prodloužit životnost klasifikačního kola.

(6) Kontaktní část materiálu používá keramickou nebo austenitickou nerezovou ocel pro odolnost proti opotřebení a design zaoblených rohů zabraňuje spotřebě energie způsobené vířivými proudy. Odolnost vůči tekutinám je snížena a opotřebení je značně sníženo. Splňuje požadavky GMP.

Pracovní princip

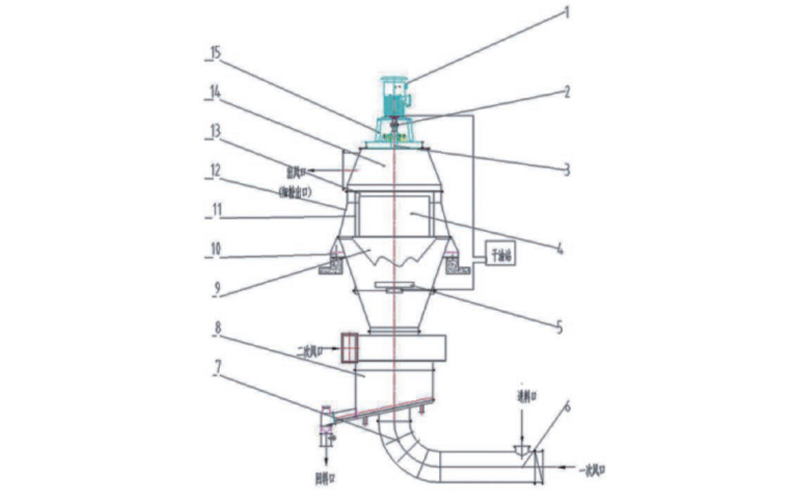

Skříň se skládá z horního a spodního kužele, těsnícího krytu a zásobníku popela. Skříň je vybavena nosnými deskami, vodicími lopatkami a vzduchovými těsněními. Revizní dvířka jsou umístěna po stranách a v horní části skříně. Horní část krytu nese hmotnost motoru, reduktoru a podpěr připojených k hlavní hřídeli třídiče.

Rotační část se skládá z rotoru, spojky a sestavy hlavního hřídele. Rotor je spojen s hlavním hřídelem, který se otáčí přes převodovku. Rotor je jádrem klasifikátoru. Hlavní hřídel a ložiska jsou namontovány na pouzdru hlavního hřídele. Ložiska jsou mazána suchým olejem a utěsněna pryžovým skeletovým olejovým těsněním.

Rozemletý materiál je přiváděn do vstupu třídiče, kde je rozptýlen primárním proudem vzduchu a unášen mezi rozváděcími lopatkami a rotorem. Klasifikace probíhá v rámci rotujícího proudu vzduchu, primárně na základě rovnováhy mezi odstředivou silou a dostředivou silou rotujícího proudu vzduchu, čímž se dosahuje efektivní klasifikace. Sekundární přívod vzduchu slouží jako přívod vzduchu do zařízení pro rozptyl vzduchu. Hrubé částice proudí směrem dolů do zařízení, kde jsou rozptýleny a odděleny sekundárním proudem vzduchu na vodicích lopatkách. Nevybrané jemné částice jsou unášeny vzhůru proudem vzduchu a znovu vstupují do primární separační zóny. Další hrubé částice proudící dolů procházejí násypkou a jsou dále separovány terciárním vzduchem, který dále odstraňuje veškeré jemné částice smíchané s hrubým práškem. Vybraný hrubý prášek je vypouštěn výstupem pro hrubý prášek. Jemný prášek je vypouštěn středem rotoru spolu se vzduchem zakřivenou trubkou a jako hotový produkt se shromažďuje ve sběrači prachu.

Tento stroj pracuje pod podtlakem a separačním vzduchem může být vzduch s obsahem prachu, venkovní vzduch nebo směs obou. Primární a sekundární plyny vstupují do třídiče z jejich příslušných přívodů vzduchu, vytvářejí víry přes pevné vodicí lopatky pod určitým úhlem a mřížkou rotoru a terciární vzduch je vháněn do třídiče ze spodní části zařízení pro rozptylování proudu vzduchu.
