Ultrajemný práškový klasifikátor

Výhody produktu

Ve srovnání s tradičními práškovými třídiči nabízí třídič ultrajemných práškových látek řady TS-CX následující vynikající výhody:

1. Princip stabilní klasifikace. Jeho jedinečný konstrukční design využívá boční podávání, dolů se pohybující rozmetací kotouč a dolů sestupný proud vzduchu, integrující principy klasifikace gravitace, odstředivého a planárního víru pro dosažení vícestupňové separace.
2. Vysoká přizpůsobivost. Nastavitelná rychlost a objem vzduchu klecového rotoru umožňuje zpracování prášků s různou hustotou a požadavky na jemnost, jako je odsiřovací prášek na bázi vápníku, ultrajemný kaolin, oxid titaničitý, struskový mikroprášek, ultrajemný popílek a cement. Může být použit jako pomocné zařízení pro mlecí systémy s uzavřeným okruhem nebo jako přímý třídič pro prášky, jako je popílek.
3. Pohodlné ovládání jemnosti. Hlavní hřídel třídiče využívá plynulou regulaci rychlosti, což umožňuje pohodlné ovládání jemnosti jednoduše změnou rychlosti hlavního hřídele a množství vzduchu ventilátoru. Rozsah nastavení je široký a nastavení jemnosti je pohodlné, citlivé a spolehlivé.
4. Významná úspora energie. Celý systém zařízení má optimalizovaný design, výrazně snižuje odpor systému a dosahuje významných úspor energie.
5. Vysoká účinnost výběru a klasifikace prášku. Stroj dosahuje účinnosti výběru prášku přes 85 %.
6. Zlepšená kvalita produktu. Povrchová plocha hotového produktu může dosáhnout více než 450 m²/kg, se zbytkem na sítu 45 µm méně než 5 %.
7. Dlouhá životnost. Vysoce opotřebitelné součásti, jako je třídicí kotouč, cyklónový hlemýžď, vodicí lopatky, lopatky rotoru, lopatky se vzduchovým uzávěrem rotoru a kužel hrubého prášku procházejí úpravou proti opotřebení. Třídič je vyložen novou slitinovou deskou odolnou proti opotřebení, která výrazně snižuje opotřebení a účinně prodlužuje životnost zařízení.
8. Chladicí systém spodních ložisek hlavního hřídele využívá principy návrhu podmořského mazání institutu Tianjin a zahrnuje dovážená německá těsnění, účinně řeší dva hlavní problémy úniku mazacího oleje a vnikání popela do ložisek, čímž účinně prodlužuje životnost spodního ložiska. 9. Celý stroj je před opuštěním továrny podroben testu dynamického vyvažování, aby se zajistilo, že přesnost dynamického vyvažování dosáhne úrovně G63; oběhový ventilátor vybavený klasifikátorem má integrální ocelovou konstrukci a je instalován na základně s elastickými podložkami tlumícími nárazy, což snižuje dopad vibrací ventilátoru na základ a činí celý stroj velmi stabilním během provozu.

Pracovní princip

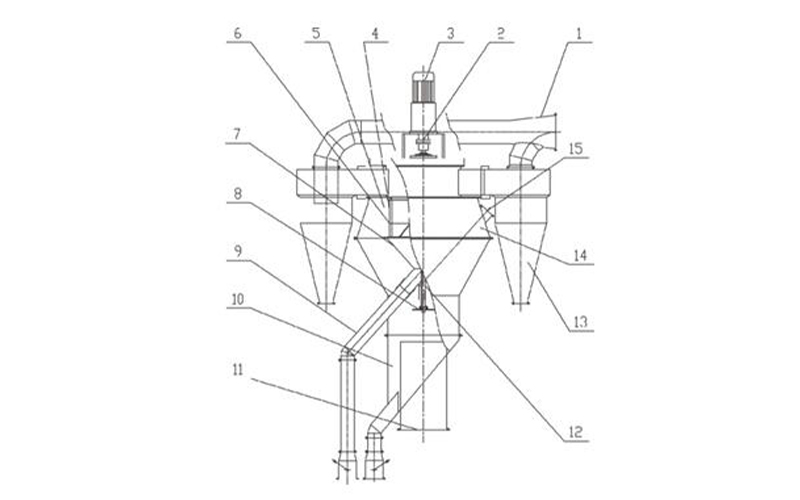

Prostřednictvím vylepšení nyní tento produkt obsahuje tři odlišné části: rozptyl prášku, klasifikaci a sběr.

1. Disperzní sekce: Rozmetací tác byl přesunut z horní části otočné klece na spodní část spodního kužele, přívodní otvor byl přemístěn na vnější stranu otočné klece a přívod vzduchu byl přesunut ze strany dolů, směrem k roznášecímu tácu. Tato vylepšení přinesla následující výhody:

(1) Účinné oddělení oblastí disperze a výběru eliminuje interferenci mezi hrubými a jemnými částicemi během procesu klasifikace, zabraňuje nafouknutí malého množství hrubého prášku do hotového produktu a zužuje rozsah distribuce velikosti částic. Byla vytvořena nižší klasifikační zóna, která snižuje zatížení hlavní klasifikační oblasti.

(2) Přepnutím na nižší přívod vzduchu se zvýší rychlost rozptylu materiálu pod zásobníkem rozmetadla, zvětší se rozptylový prostor a výrazně se zlepší rozptyl krmiva. To také eliminuje nerovnoměrné rozložení vzduchu v klasifikační oblasti způsobené bočním přívodem vzduchu, což snižuje odpor větru.

2. Sekce klasifikace: Strukturální vylepšení vytvářejí horní a dolní klasifikační zóny.

Zóna nižší klasifikace provádí primárně gravitační klasifikaci. Materiál je rozptýlen z rozmetacího kotouče a větrem vyfukován nahoru. Gravitace a odpor větru působí na materiál, což způsobuje, že hrubé částice klesají a jemnější částice stoupají s větrem, což má za následek klasifikaci. Jak jemné částice stoupají s větrem, zvětšený průřez válce snižuje rychlost větru, což způsobuje, že některé větší částice mění směr a klesají, což vede k další klasifikaci.

V horní klasifikační zóně je celé pole proudění optimalizováno pomocí aerodynamické analýzy. Je začleněna zóna klasifikace víru, složená ze zakřivených vodicích lopatek a klecového rotoru. To zajišťuje rovnoměrné a stabilní pole proudění vzduchu na povrchu klasifikačního kroužku. Relativní chyba v rychlosti proudění vzduchu v jakémkoli bodě na stejném vertikálním povrchu je menší než 3 %, což zajišťuje přesnou klasifikaci. Proud vzduchu nesoucí prášek vstupuje mezi zakřivené vodicí lopatky a klec, což má za následek klasifikaci odstředivé sedimentace. Klasifikační rotor diskového tvaru se otáčí konstantní rychlostí a vytváří stabilní rotující pole proudění vzduchu uvnitř třídiče. Tento vířivý proud vzduchu působí na prášek a vytváří rovnováhu mezi odstředivou silou a odporem, čímž se dosahuje ultrajemné klasifikace prášku.

3. Sběrná zóna: Sběr prášku se provádí pomocí nízkoodporového vírového cyklónového sběrače prachu nebo pulzního sběrače prachu airbox. (Vzhledem k tomu, že cyklónové sběrače prachu nemohou shromažďovat ultrajemné prášky, což povede k ultrajemné cirkulaci prášku, používá se pulsní sběrač prachu se vzduchovým boxem, aby se zabránilo cirkulaci ultrajemného prášku, zvýšil se obsah ultrajemného prášku v produktu a zlepšila se účinnost výběru prášku. Toto je volba uživatele.)
