Průvodce výběrem jemné frézky: Typy, jemnost a náklady na tunu

Pokud specifikujete a jemná frézka , začněte s nejkratší možnou odpovědí: vyberte typ mlýna podle tvrdosti materiálu a cílové velikosti částic, poté porovnejte instalovaný výkon na tunu, náklady na opotřebení na tunu a jak stabilní zůstává produkt po tisících provozních hodin. Mlýn, který zasáhne cíl v laboratorním testu, ale dva měsíce do výroby se posune o 15 µm mimo rozsah, není řešením, je to projekt údržby.

Jemné frézování obecně znamená redukci materiálu na horní velikost (d97) zhruba 10 µm až 45 µm, zatímco ultrajemné frézování tlačí pod 10 µm. Oba se řídí jedním pravidlem: o konečném prášku rozhoduje třídič, nikoli rotor. Od roku 2002 společnost Jiangsu JND Environmental & Energy Technology navrhuje a vyrábí zařízení pro broušení, klasifikaci a kontrolu prachu pro energetický, chemický, cementářský a ocelářský průmysl. Tato příručka pokrývá typy strojů, shodu materiálů, specifikace, které stojí za to porovnat, a provozní náklady, které většina kupujících podceňuje.

Co dělá jemná frézka na výrobní lince

Drcení se zastaví na milimetrech; tam začíná jemné frézování. Jemná frézka odebírá dávku, která je obvykle menší než 10 mm, a přeměňuje ji na kontrolovaný prášek, zatímco vnitřní nebo vnější třídič vrací nadrozměrné částice do mlecí zóny. Na okruhu záleží více než na jediném stroji, protože mlýn bez účinné klasifikace musí přemlít část materiálu, aby splnil specifikaci na hrubém konci, a přílišné mletí je čisté plýtvání energií.

Hranice mezi fázemi jsou spíše praktické než teoretické. Pokud je váš produkt výplň s d97 40 µm, nepotřebujete tryskové frézování. Pokud se jedná o bateriový materiál s d50 3 µm, samotný vzduchový třídicí mlýn bude mít problém ho ekonomicky dosáhnout.

Hlavní typy jemných frézek a způsob jejich broušení

Čtyři rodiny pokrývají většinu jemného frézování v minerálních, chemických, cementářských a elektrárnách a každá má jinou strukturu nákladů a jinou toleranci pro tvrdý, abrazivní nebo tepelně citlivý materiál.

Vzduchové třídicí mlýny: Rázové mletí s vestavěným třídičem

Vysokorychlostní rotor, obvykle s rychlostmi hrotu 80-120 m/s, vrhá materiál proti otěrové vložce, zatímco integrovaný dynamický třídič vyřazuje hrubé částice zpět do mlecí zóny. Typické produkty mají tloušťku d97 10 µm až 45 µm a bod řezu lze upravit rychlostí třídiče bez zastavení mlýna. Tyto stroje zpracovávají středně tvrdé minerály, jako je vápenec, kalcit a mastek, a jsou často nejekonomičtějším jednostrojovým řešením.

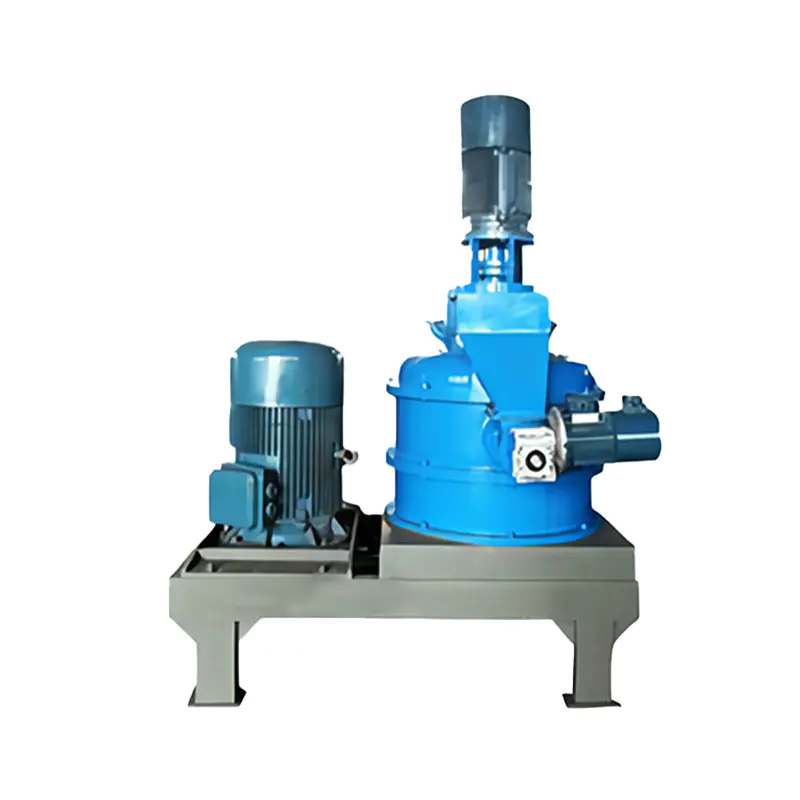

Mlýn na klasifikaci vzduchu Velikost částic produktu: D50 nastavitelná mezi 1,5 a 45 μm. Zobrazit produkt →

Tryskové mlýny: Fluidní lože, diskové trysky a parní kinetické

Tryskové mlýny urychlují částice stlačeným vzduchem nebo přehřátou párou, dokud se při nárazu nerozbijí, bez mlecího média a tedy téměř bez znečištění. Tryskové mlýny s fluidním ložem a kotoučové tryskové mlýny dosahují hodnot d50 1-5 µm, a proto se na ně spoléhají vysoce čisté chemikálie a materiály baterií. Kompromisem je energie: tryskové mletí stlačeného vzduchu může spotřebovat několik stovek kWh na tunu, zatímco parní kinetické mlýny toto číslo podstatně snižují při větších kapacitách.

Tryskový mlýn s fluidním ložem Velikost částic produktu: D50 nastavitelná mezi 1 a 45 μm. Výrobní kapacita: 0,1-10 t/h Zobrazit produkt →

Média mlýny: Vibrační, míchací a kulový mlýn obvody

Když je materiál tvrdý (Mohs 6-7 a vyšší) nebo cíl je pod 10 µm, převezmou funkci mlýny na média. Vibrační mlýny otřásají naplněnou komorou mlecího média vysokou frekvencí a dosahují jemných rozměrů s menším půdorysem než kulový mlýn se stejnou kapacitou. Výrobní linky na kulové mlýny a třídiče zůstávají tahounem pro velké tonáže: krmivo pod 20 mm, produkt kolem d97 10-45 µm a kapacity od několika tun do více než 100 tun za hodinu.

Rotorové, kladivové a kolíkové kotoučové mlýny pro měkčí posuv

Pro měkčí nebo vláknité materiály poskytují kladivové mlýny, kolíkové kotoučové mlýny a rotorové mlýny pro pulverizaci vysokou průchodnost při d97 30-150 µm. Rotorové mlýny konfigurované pro sušení a dezintegraci kombinují mletí s odstraňováním vlhkosti, což pomáhá, když by povrchová vlhkost jinak zaslepila třídič.

Přizpůsobení mlýna vašemu materiálu

Výběr frézy selže nejčastěji, protože byla ignorována jedna vlastnost materiálu. Pět otázek řeší většinu případů:

• Tvrdost (Mohs). Pod 3-4 obvykle stačí vzduchový třídicí mlýn nebo rotorový mlýn; výše 6, plán pro mlýny médií nebo okruhy s keramickým obložením.
• Vlhkost krmiva. Nad 2-3% povrchové vlhkosti začínají třídiče slepnout, takže přidejte krok sušení nebo zvolte mlýn, který suší, zatímco mele.
• Cílová velikost částic. d97 45 µm a d50 3 µm jsou různé projekty s různými investičními a energetickými náklady.
• Tolerance kontaminace. Pigmenty, potravinářské přísady a materiály baterií obvykle vyžadují tryskové mlýny nebo média s keramickým obložením.
• Abrazivita. Vysoce abrazivní posuv rychle opotřebovává hroty rotoru, proto tam, kde je to důležité, specifikujte karbid wolframu nebo keramiku.

Obecně platí, že mlýn přiřaďte k nejtvrdším a nejmokřejším podmínkám, které očekáváte v běžném provozu, nikoli k nejlepšímu vzorku, který váš dodavatel obdrží.

Proč mlýn a třídič s uzavřenou smyčkou poráží mletí tvrději

Mnoho rostlin se snaží dosáhnout jemnějších specifikací zpomalením posuvu nebo delším chodem mlýna. Tento přístup obvykle zvyšuje specifickou energii o 20-40% a stále produkuje nestabilní produkt. Lepší odpovědí je uzavřený okruh, kde je bod řezu třídiče nastaven specifikací a hrubá frakce je recyklována do mlýna.

Výrobní linka na kulový mlýn a třídič ukazuje logiku jasně: mlýn provádí redukci objemu, třídič přebírá odpovědnost za konečnou distribuci velikosti částic a cirkulující zatížení 200-300 % udržuje mlýn plný bez nadměrného mletí. Protože lze klasifikátor nastavit nezávisle, můžete přejít z d97 45 µm na d97 20 µm změnou parametrů namísto přestavby závodu.

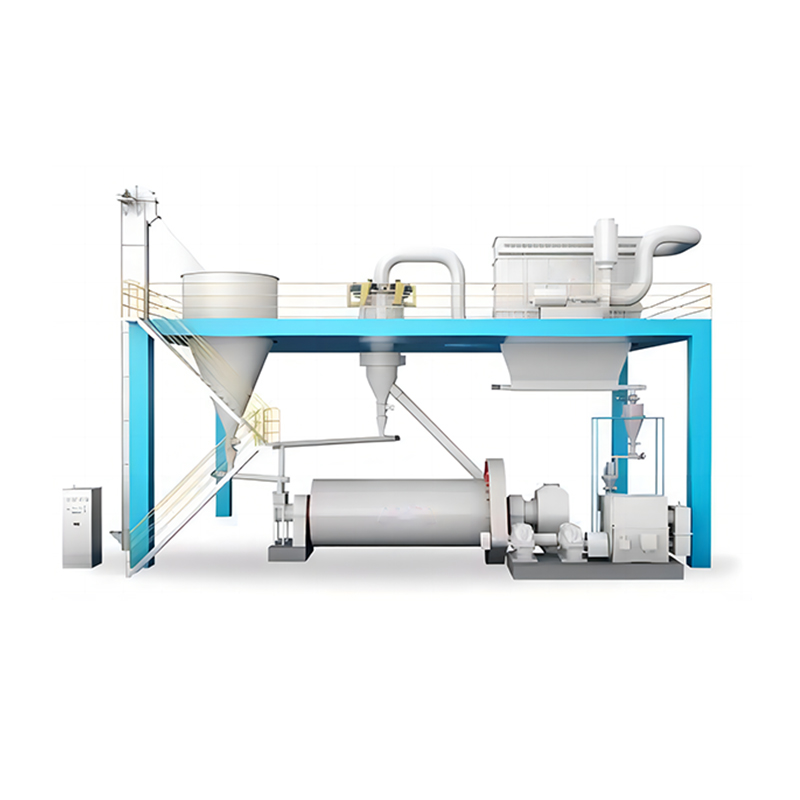

Výrobní linka na kulový mlýn a třídič Velikost částic produktu: D50 se pohybuje od 1 do 45 μm. Zobrazit produkt →

Dvě čísla ukazují, zda je okruh dobře sladěn: cirkulační zátěž, kde příliš málo strádá mlýn a příliš mnoho smyček energie, a množství hotového materiálu odcházejícího s hrubým zpětným proudem.

Specifikace, které rozhodují o návratnosti vaší investice

Citace jsou zřídka srovnatelné řádek po řádku. Normalizace klíčových čísel na tunu hotového prášku odstraňuje většinu zmatků.

Požádejte o garantované hodnoty vázané na definovanou zkušební metodu, jako je laserová difrakce se suchou disperzí, a na uvedenou velikost krmiva a vlhkost. Záruka ryzosti bez těchto podmínek není zárukou.

Energie, opotřebitelné díly a údržba: skutečné náklady na tunu

U většiny zařízení pro jemné frézování představuje elektřina 40–70 % provozních nákladů, opotřebitelné díly 10–25 % a práce zbytek. Tento poměr vysvětluje, proč levnější mlýn s hrubořezným třídičem často končí dražší: přílišné mletí může přidat 15-25 kWh na každou tunu hotového prášku.

Životnost opotřebitelných dílů se značně liší podle abrazivity. U středně tvrdých minerálů vydrží hroty rotoru s vysokým obsahem chromu a lopatky třídiče obvykle 3–12 měsíců; na křemen nebo strusku, plánujte kratší intervaly a mějte na místě náhradní sadu. Výměna nožů a vložek obvykle trvá jednu směnu, pokud je stroj navržen pro dobrý přístup, proto zkontrolujte, zda se mlecí komora otevírá bez demontáže hnacího ústrojí.

Testování, uvedení do provozu a prachová bezpečnost

Před investováním kapitálu proveďte test vzorku na 20–50 kg vlastního materiálu, nikoli na referenčním vzorku z jiného závodu. Praktický zkušební protokol vypadá takto:

1. Zašlete reprezentativní vzorek se zaznamenaným obsahem vlhkosti a původem.
2. Požadujte alespoň tři testovací body kolem cílové jemnosti s naměřenou měrnou energií.
3. Ověřte distribuci velikosti částic pomocí laserové difrakce a zkontrolujte, zda nedošlo k aglomeraci nebo povlaku klasifikátoru.
4. Zaznamenejte nárůst teploty a jakoukoli změnu barvy nebo chemického složení produktu.
5. Potvrďte záruční podmínky: velikost krmiva, vlhkost krmiva a způsob měření.

Uvedení do provozu se řídí stejnou disciplínou. Rovnoměrně krmte mlýn, nastavte třídič na specifikaci spíše než na co nejjemnější řez a připojte sběrač prachu dříve, než je namleta první tuna. Jemné prášky se chovají jako kapaliny; pokud je sběrný systém poddimenzovaný, produkt skončí na podlaze a ve filtračních sáčcích místo v sile. Pokud jde o hořlavý prach, před spuštěním zkontrolujte možnosti odvětrání, uzemnění a inertního plynu se svým bezpečnostním týmem.

Příprava odměn za jemné frézování. Opravte specifikaci, přizpůsobte stroj materiálu a porovnejte náklady na energii a opotřebení na tunu namísto velikosti motoru. To je rozdíl mezi mlýnem, který se platí sám za sebe, a mlýnem, který se neustále objevuje ve vašem rozpočtu na údržbu.
